张玲玲
安科瑞电气股份有限公司 上海嘉定 201801
【摘要】随着用电设备使用量的不断增多，电气火灾的数量也不断增多，因此电气火灾防范已经逐渐成为火灾防范的重要内容。本文首先介绍了电气火灾发生的原因，在此基础上对电气火灾防范的人防、物防和技防措施进行了论述。
【关键词】人防；物防；技防；电气火灾；对策；故障电弧；剩余电流保护
O前言
相关数据统计显示，我国2016年共发生火灾31.2万起，共造成2647员伤亡，造成直接经济损伤37.2亿元。其中电气火灾占比为30.4，明显高于其它因素所引发的火灾，由此可见，通过积措施，加强电气火灾的防范，对于保障人民群众的生命财产具有重要意义。
1电气火灾发生的原因分析
1.1短路与过负荷
造成短路的原因包括多个方面，其中主要的原因为导体的绝缘层破坏，其实是人为因素以及自然灾害等。过负荷主要是指所使用的用电设备以及仪器等超过了电气线路以及相关设备的大负荷，进而造成设备过度发热，待热量积累到一定程度，便会引发火灾。
1.2过电压与谐波电流
过电压会造成绝缘层被击穿从而产生短路，同时还会导致电热设备或者照明设备的发热功率增加进而烧坏相应的电热设备或照明设备。谐波电流主要是增加电网线路损耗，容易导致一些敏感的自动化设备处于不稳定工作状态，进而引发误启动或者误动作跳闸等问题。这些均是引发火灾的危险因素。
1.3散热不良和电气装置的布置不当
散热不良和电气装置的布置不当是引发火灾的常见因素。散热不良和电气装置的布置不当导致电器设备所产生的热量难以有效释放出去，在局部形成集聚，当热量积累到一定程度，便会引发相应的电气设备故障，轻则造成电气设备或者线路等受到损害，重则引发电气火灾。
2电气火灾的人防物防技防措施
2.1电气火灾的人防措施
电气火灾的人防措施主要是指针对电气所形成的一套长效性、常态化的检查和维护机制。现阶段电气检查的主要方式为监管部门聘用职称的师进入企业单位内部开展现场检查，这种方式主要存在四个方面的不足；一是监管部门不具备的电气知识，在检查过程中难以有效进行质量监督；二是难以通过多个角度对电气隐患进行判断；三是目前的电气检查主要内容为工作记录和管理制度，缺乏专项电气检测；四是专家人数有限，难以开展大规模的隐患排查。因此需要进一步优化完善目前的人防措施。
首先，应该建立专家库，并将专家明确为隐患排查专家和专家两类，隐患排查专家主要是具有电气防火技术、电气开关元件知识、具备电气故障分析处理能力以及电力数据分析水平的人员；专家主要是指具有电气防火资质的师。隐患排查专家在开展现场隐患排查时，需要将相应的隐患图片以及其他现场情况进行登记上传，待检测完成之后，由专家再对相应的结果进行并出具成果。
在隐患排查过程中应该针对不同的场所的消防设备、电气线路以及隐患开展针对性的防护。采用的相关检测设备主要包括插座回路测试仪、电能质量分析仪、漏电保护测试仪、超声波放电测试仪、热成像仪以及可燃气体浓度测试仪等。能够对变、配电室、低压配电线路以及地下电缆、墙体电缆等进行电气火灾隐患排查。
2.2电气火灾的物防措施
物防措施主要是指通过对相应的供电设备以及供电线路等采取有效的保护，来防止电气火灾的发生。目前常见的防护产品根据功能可以分为：“防过载、防漏电、防虚接、故障电弧报警和环境预警装置等”。一是防过载插座，它具有过载自动断电功能，能够有效防止因下段负载过大造成的火灾隐患。其可应用于家庭厨房、学校食堂以及商场等容易出现过载的场所。二是防漏电插座，目前常规的配电系统中所设置的插座回路漏电保护器其保护时间通常为100ms，保护电流值为30mA-50mA，难以满足对使用人的保护需求，容易造成触电，因此在线路末端安装防漏电插座，能够对漏电现象进行更好的保护，提高了性。三是防虚接断路器，同时具有虚接和漏电两种保护功能，可以有效杜绝火灾隐患。四是防电火花插座和断路器，主要应用于非固定式负荷中。
2.3电气火灾的技防措施
电气火灾技防主要是指充分利用物联网和互联网等技术，建立电气环境监测、隐患排查以及运行数据监测的电器管理及监控平台。对电气隐患实现早期预警，从而有效提高电气火灾防范管理水平。电气火灾技防优势主要包括三个方面：一是对电气外部环境进行检测预警；二是对电气运行数据进行检测预警；三是通过采用物联网技术、大数据技术等，实现数据采集、监控、分析以及处理的自动化工作流程，有效提高了电气火灾的防范能力。
3安科瑞电气火灾监控云系统架构和硬件选型
安科瑞电气推出的电气火灾监控云系统采用自主研发的剩余电流互感器、温度传感器和电气火灾探测器、故障电弧探测器和电气防火限流式保护器，对引发电气火灾的主要因素（导线温度、电流、剩余电流、故障电弧等）进行不间断的数据与统计分析，并将发现的各种隐患信息及时推送给学校管理人员，指导学校实现时间的排查和治理，达到潜在电气火灾隐患，实现“防患于未然”的目的。
用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问，查询包括系统信息、实时数据、报记录等在内的各种信息，使用方便。利用该系统为用户提供的低成本服务，能有提升企业的消防管理和电气设备水平，防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任的发生。

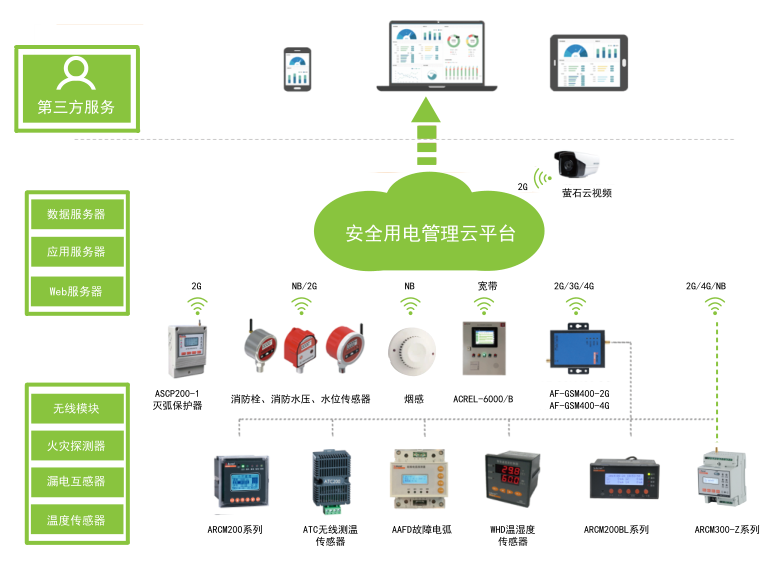

本系统的整体结构如图所示：
3.1硬件配置：
平台服务器：建议按照我方提供配置标准购买，或者客户自己租用阿里云资源。

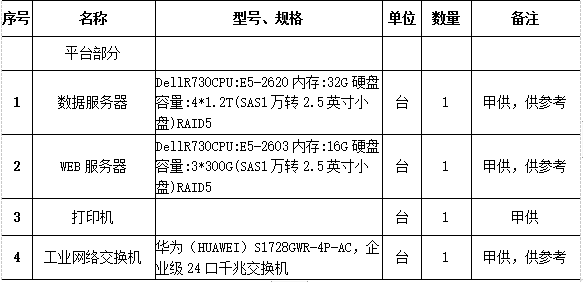

推荐硬件配置：（如申请阿里云可忽略）
现场硬件配置

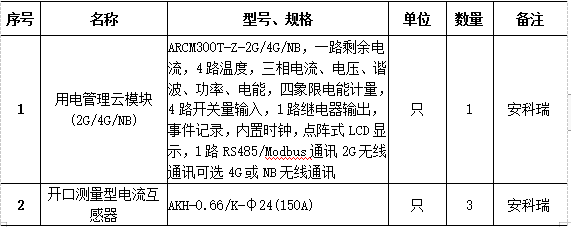

方案一：100A以下回路，开口式互感器

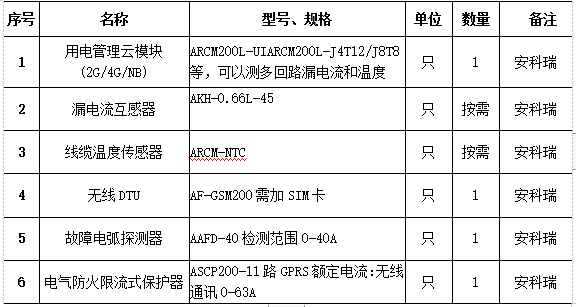

方案三：100A以下回路，普通电流互感器，探测器和无线模块分开，可适用多回路
配置针对1个回路，剩余电流互感器根据现场回路电流大小选择。
3.2运行条件:
1）浏览器运行设备：
台以上版本）。
2）浏览器端运行环境：
Windows系统下使用谷歌、火狐、360（速模式）等浏览器访问。
3.3主要技术指标:
数据上传频率：2分钟
通信方式：RS485、2G/3G/4G
并发访问量：>=10000
历史数据存储：>=3年
4结束语
电气火灾是火灾中的重要类型，严重威胁人民群众的生命财产，在电气火灾防范过程中，只有做好人防、物防和技防工作，才能消除各种电气火灾隐患，提高电气火灾防治水平。
参考文献：
[1]张洪平，王超.基于人防物防技防的电气火灾防治对策研究[J]
[2]高正茂.电气火灾分析与防治策略的研究[J].自动化应用，2017（08）:29-30.
[3]郭天成，刘言兴.建筑电气火灾的现状、问题和防控[J].江西建材，2017，（01）:200.
[4]安科瑞企业微电网设计与应用手册.[J].2020.06版.
