安科瑞AKH-0.66/G高精度计量用电流互感器
更新时间：2022-11-18 浏览数：17
所属行业：电工电气> 电工仪器仪表(电工电气)> 电流互感器
产品型号：AKH-0.66 G
原 产 地：
品 牌：安科瑞
产品数量：1000
产品单价：140.00元/
安科瑞AKH-0.66G低压计量型电流互感器专用于工业计量，准确级0.2S，可与计费电能表配套使用，计量准确可靠。一次电流测量范围5-2000A，计量范围广，规格多。
下面以安科瑞AKH-0.66G系列低压计量型电流互感器为例,介绍低压计量型电流互感器的功能和技术参数。
安科瑞AKH-0.66G系列
AKH-0.66G系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
符合标准
l 产品符合国标GB1208-2006
技术指标
l 计量CT一次电流5-2000A，二次电流5A，1A
l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 额定频率50-60Hz
l 环境温度-30℃~70℃，最高耐温120℃
l 海拔高度≤3000m
l 工频耐压3000V/1min 50Hz
l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

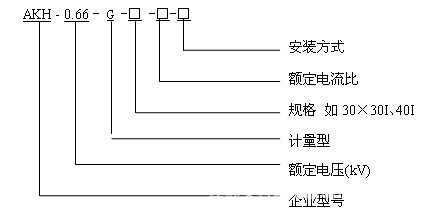

型号说明
规格尺寸
尺寸 规格
|
外形尺寸(mm)
|
穿孔尺寸(mm)
|
安装尺寸(mm)
| |||||
|
W
|
H
|
D
|
a
|
e
|
Φ
|
M
|
N
| |
|
AKH-0.66G-30×30I
|
85
|
102
|
50
|
32
|
11
|
22
|
/
|
57.5
|
|
AKH-0.66G-40I
|
75
|
98
|
45
|
42
|
31
|
11
|
40
|
57.5
|
|
AKH-0.66G-60I
|
102
|
130
|
45
|
61.5
|
21
|
45
|
42
|
57.5
|
|
AKH-0.66G-60Ⅱ
|
102
|
125
|
45
|
61
|
33
|
/
|
42
|
57.5
|
|
AKH-0.66G-80I
|
118
|
140
|
45
|
82
|
11
|
52
|
60
|
57.5
|
|
AKH-0.66G-80Ⅱ
|
117
|
119
|
45
|
82
|
32
|
/
|
60
|
57.5
|
|
AKH-0.66G-100Ⅱ
|
145
|
125
|
45
|
103
|
35
|
/
|
80
|
57.5
|

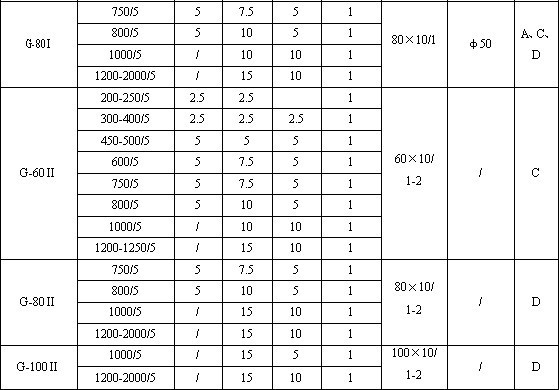

l 规格参数对照表
选型说明
l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
l 产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。
