安科瑞 DTSD1352-CF 商铺专用三相电子式电能表电度表
更新时间:2022-11-18 浏览数:17
所属行业:电工电气> 电工仪器仪表(电工电气)> 电能仪表
产品型号:
原 产 地:
品 牌:安科瑞
产品数量:1000
产品单价:756.00元/件
品牌:安科瑞
股票代码:300286.SZ
计量许可证编号:(苏)制00000566号-1
外形尺寸:外形尺寸为126×89×74mm,7个模数。
功能
●计量总有功电能,反向计入总电能
●分时百年日历、时间,闰年自动切换,可设置4个费率,8时段,时段最小间隔1分钟
●结算电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
●显示7位宽温型LCD显示;有功电能脉冲、当前费率、分相有电、功率反向LED指示
●输出有功电能脉冲输出、时钟脉冲输出,无源光电隔离型输出端口
●通讯支持RS485通讯接口,通讯规约可选(MODBUS-RTU或DL/T645规约)
技术参数
项 目
|
性能参数
| |
电气 特性
|
参比电压
|
AC 3×220/380V
|
工作电压
|
0.7Un~1.2Un
| |
电流规格
|
1.5(6)A、5(20)A、10(40)A、20(80)A
| |
额定频率
|
50Hz
| |
准确度等级
|
有功1.0级
| |
时钟准确度
|
日误差≤0.5s/d
| |
电压线路功耗
|
≤2W,5VA
| |
电流线路功耗
|
≤1VA
| |
电能脉冲输出
|
光耦隔离,集电极开路输出,脉宽80ms±20ms
| |
通讯
|
RS485接口,MODBUS-RTU协议(或DL/T645规约)
| |
机械特性
|
外形尺寸
|
126×89×74mm,7模数
|
接线能力
|
25mm2
| |
环境 条件
|
工作温度
|
-20℃~+60℃
|
存储温度
|
-40℃~+70℃
| |
相对湿度
|
≤95℅(无凝露)
|

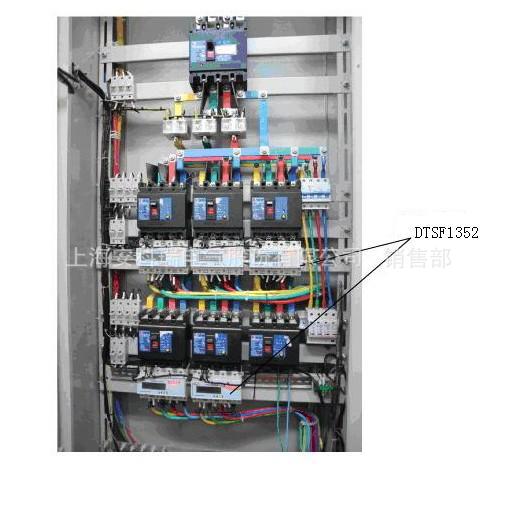

应用:专用于高端写字楼,大型公建电能分项计量,还可应用于商场,宾馆等场合内部电能计量管理,与ABB,施耐德,西门子的断路器配套安装在照明箱或动力箱内。可组网,免抄表。
如下图:
