BA10－AI/I交流电流传感器
概述
BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。
BA系列中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。
产品符合GB/T 13850-1998、GB 1208-2006
注：BA50L-AI/I（V）为交流剩余电流传感器
技术指标
技术参数
|
指 标
| ||
|
输入信号
|
BA05-AI 测量范围 AC 0～(0.5～10)A
| ||
|
BA10-AI 测量范围 AC 0～(8～50)A
| |||
|
BA20-AI 测量范围 AC 0～(40～200)A
| |||
|
BA50-AI 测量范围 AC 0～(60～600)A
| |||
|
BA50L-AI 测量范围 AC 0～(0.1～1)A
| |||
|
输 出
|
标称值
|
DC4～20mA、DC0～20mA、DC1～5V、DC0～5V
| |
|
过载保护
|
最大输出≤满度的135%
| ||
|
负载电阻
|
输出为电压时≥1000Ω；输出为电流时：((电源电压-4)/0.02)Ω
| ||
|
纹波分量
|
输出信号中的交流成分≤满度的1%
| ||
|
工作电源
|
DC12V 允许范围10～15V
| ||
|
DC24V 允许范围18～30V
| |||
|
功耗
|
≤1W
| ||
|
耐压强度
|
输入与输出及电源之间允许AC2000V工频耐压
| ||
|
精度等级
|
0.5
| ||
|
温度漂移系数
|
≤200ppm
| ||
|
响应时间
|
平均值≤350mS 真有效值≤100mS
| ||
|
安装方式
|
TS35mm导轨安装，或用螺钉固定在柜体上
| ||
|
环境
|
温度
|
工作：-25~+70℃；存贮：-40~+80℃
| |
|
湿度
|
≤90%RH，不结露，无腐蚀性气体场所
| ||
|
海拔
|
≤2500m
| ||

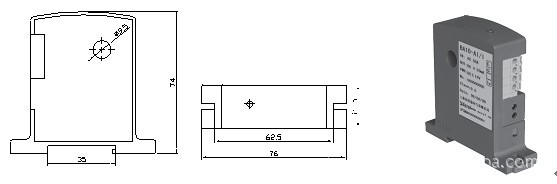

外形及穿孔尺寸
