安科瑞ADW200-D24-4S导轨式多回路电能表

概述：

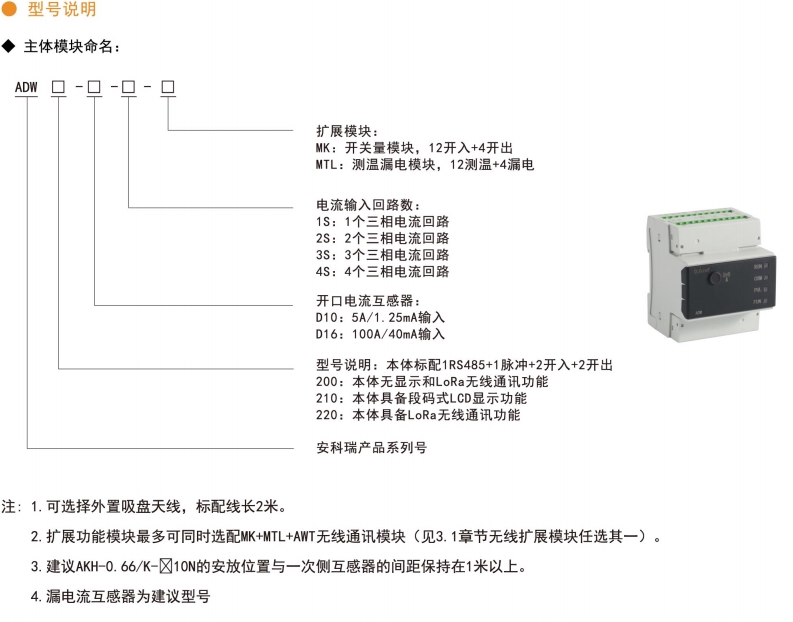

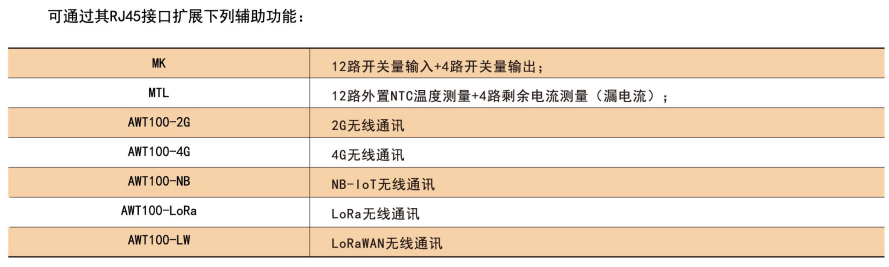

ADW200-D24-4S导轨式多回路电力仪表主要用于低压三相回路全电参量测量，同时可选择四个回路的电流输入。可直接或间接测量电压、电流、功率、功率因数、相角、不平衡度、谐波等参数。 还可通过其RJ45接口扩展辅助功能，实现DI、DO、测温、剩余电流测量，以及2G、4G、LoRa、LoRaWan、NB-Lot无线通信功能

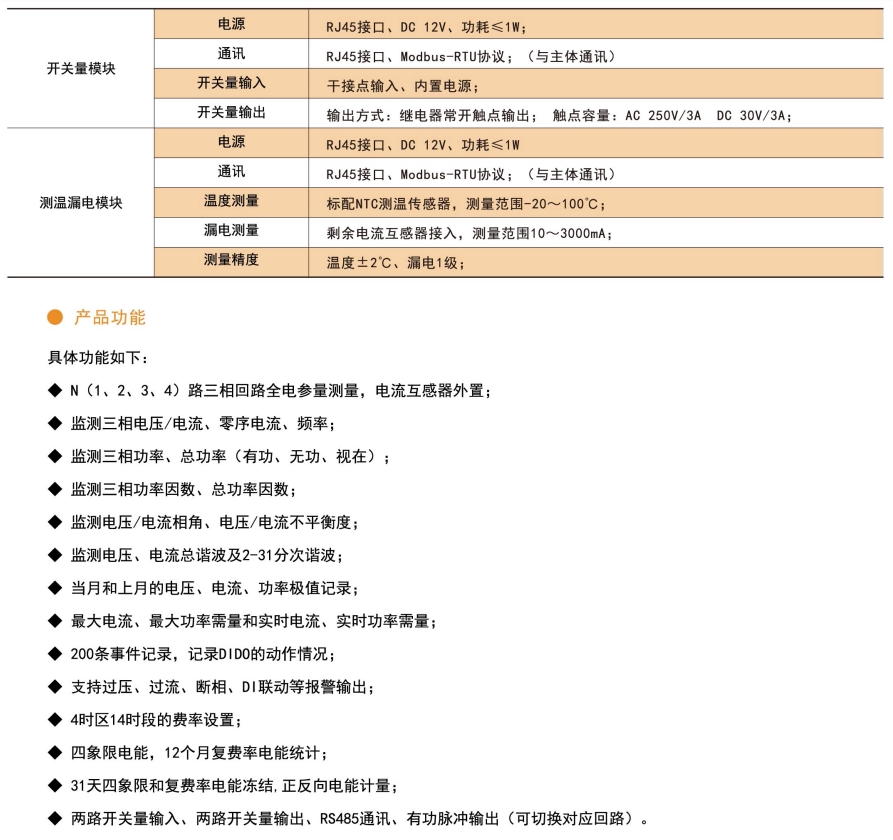

功能特点：
1）安科瑞ADW200-D24-4S导轨式多回路电能表采用模块化插拔端子设计，支持带电更换互感器，减少停电维护时间。
2）每个回路独立计量，电流精度达0.5级，符合GB/T 17215.321标准。
3）电压测量范围覆盖57.7V～480V（线电压），适应不同低压配电系统。
4）内部集成谐波分析算法，可实时计算2～63次谐波含量，满足电能质量监测要求。
5）支持4路温度测量（PT100），量程-40℃～200℃，用于开关柜接点温升监控。
6）剩余电流测量分辨率1mA，满足漏电保护预警需求。
7）RJ45扩展接口兼容2G/4G/LoRa等无线模块，支持MQTT协议直连云平台。

适用行业场景：
1）工业厂房配电柜内多回路电参量采集，替代多台单回路仪表。
2）商业建筑楼层配电箱能耗分项计量，满足GB 50189节能要求。
3）数据中心列头柜主备回路电流、功率因数监测。
4）光伏并网柜逆变器输出侧三相电压、谐波检测。
5）充电桩配电系统各回路负载均衡及漏电流监控。
6）老旧小区改造中狭窄导轨箱体内多回路改造安装。
7）水处理厂泵站电机远程启停与电流越限报警。

与其他产品对比：
对比项目 | 安科瑞ADW200-D24-4S | 传统单回路电能表
集成回路数 | 4回路（可扩展至8回路） | 1回路
安装体积 | 4模数（72mm宽） | 每回路需18mm宽，4回路需72mm以上
通信方式 | RJ45扩展无线模块，无需外置网关 | RS485总线需额外布线
测量功能 | 全电量+谐波+温度+漏电流 | 仅支持基础电参量
成本 | 单回路成本降低30%以上（按4回路计算） | 单回路成本低但总安装成本高

核心优势：
1）导轨式35mm安装，宽度仅4个模数，相比同类多回路仪表体积减少40%。
2）4回路电流独立采样，每路配备专用计量芯片，互不干扰，测量数据可单独上传。
3）内置超级电容存储断电瞬间数据，事件记录保存时间≥72小时。
4）支持OTA远程固件升级，无需现场拆装，降低运维人工成本。
5）通过EMC四级工业级抗干扰测试，可在变频器、电机等强干扰环境下稳定运行。
6）RJ45接口即插即用，无需配置地址，自动识别扩展模块类型。

选型与使用注意事项：
1）电流输入需配合外置开口式互感器，推荐变比5000:1，二次侧额定5A，精度0.5级。
2）电压直入模式需确保相电压≤277V，线电压≤480V，超出需经PT降压。
3）每个回路最大电流6A，若被测回路电流超过6A，需选用100A/5A互感器。
4）温度传感器导线长度建议不超过5m，否则需加屏蔽层且接地。
5）无线模块天线需外置于金属箱体外，避免信号衰减；天线安装位置远离变频器散热风道。
6）首次上电后需通过按键设置CT变比，否则默认1:1导致数据错误。
7）接线端子扭矩0.5N·m，使用一字或十字螺丝刀，禁用电动工具。

常见问题解答：
1）安科瑞ADW200-D24-4S能否同时测量同一回路的三相电流？
仪表设计每个回路仅测量单相电流，但可通过将ABC三相分别接入三个未使用回路实现三相电流测量，此时需在软件中将该三路合并为一个虚拟三相回路进行计算。
2）无线模块最高传输距离是多少？
LoRa模块在空旷环境下可达2km，壁挂机柜内受屏蔽影响实际距离约300m；NB-IoT依赖运营商基站覆盖，室内信号较弱时需外接增益天线。
3）仪表自身功耗是否影响精度？
整机功耗≤5VA，采用独立电源供电，与被测回路电气隔离，不影响计量精度。
4）谐波数据与电能质量分析仪结果偏差多少？
在50Hz基波下，2～31次谐波幅值偏差＜5%，满足GB/T 14549评估要求。
5）更换互感器后是否需要重新校准？
不需要，仪表自动识别互感器变比，仅需在调试界面重新设置相应回路参数即可。
