1.1. 系统结构
安全用电管理云平台采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：
现场可通过GPRS移动网络(移动、联通2G网络)和安全用电监管服务系统平台通讯，云平台可自行架设服务器，需要具备固定IP地址的宽带接入，或者租用阿里云服务器（本地不需要固定IP宽带）。
现场安装的设备采集用电回路剩余漏电电流、线缆温度、电流/电压/功率/电能，通过无线方式上传到安全用电监管服务系统平台，当现场发生线缆漏电电流，温度超出标准值或者设定值以及功率超限时，通过安全用电监管服务系统平台或者手机APP推送报警信号，并发送短信通知安全责任人，派运维员处理现场隐患。
1.2. 电气火灾隐患治理模式
依托线上“隐患预警平台”对电气线路运行数据采集，通过大数据分析技术识别电气隐患类型，由线下服务团队提供隐患治理综合服务，终消除电气隐患；“隐患管理平台”为监管部门提供隐患监管、隐患治理、信息管理分析报告，实现区域电气火灾隐患的风险。
系统应用包括基于实时监测的电气火灾监测预警系统、基于监测数据的隐患分析及监管系统以及根据监测数据的线下服务体系建设等功能。
通过项目设计、安装施工、管理、调试、运行等步骤，实现建筑单位电气线路的实时监测，实现相关监测数据的采集、上传、监控、报警等功能。在目标配电柜安装用电安全智能传感终端、剩余电流互感器、电流互感器、温度传感器等实时监测设备。将采集电气线路的剩余电流、电流、线路温度等多路参数通过无线方式上传平台服务器。
系统具备远程实时监测，异常数据报警，历史信息查询及统计，动态数据变化实时显示，电气线路安全隐患排查分析，及隐患分析处理等功能；同时系统支持移动终端登陆功能（APP）、第三方远程服务托管、远程程序升级、设备远程维护等服务。

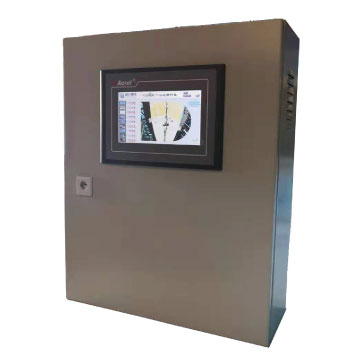

用电检测预警设备：
1.1.1. 功能
l 支持1~5路三相电压（或3~15单相电压）检测；
l 支持1~5路三相电流（或3~15单相电流）检测；
l 支持1~20路温度检测；
l 支持1~15路剩余电流检测；
l 能够对被检测线路的电压、电流、漏电、温度等进行实时检测与数据分析；
l 可显示被检测线路的电压、电流、功率、电能等参量；
l 对被保护线路的过压、过载、过流、过温、欠压、设备不在线等情况进行报警；
l 设备可通过4G信号上传给云平台；
l 设备可根据需求区分24小时回路、8小时回路、24小时UPS回路、8小时UPS回路和定时回路，避免正常断电引起的预警；
l 设备支持7寸触摸屏显示，全中文显示，使用操作简单；
l 设备自带备用电源，现场断电后可保持正常工作4小时；
l 设备可外接烟感、水浸等传感器；
l 设备为壁挂式安装。
